SD2iEC, Juhász Jácint és Éliás Sándor fejlesztések

bemutatás
Sokan kerülünk abba helyzetbe, hogy amikor visszavásároljuk kedvenc Commodore számítógépünket, felmerül a kérdés hogyan is fogunk rajta játszani? Mármint, a modern PC-re innen–onnan letöltött játékok hogyan fognak elindulni nosztalgia gépünkön?

Modern eszközökkel - némi kompromisszum árán – a játékokat el lehet indítani floppy és kazetta nélkül is.

Az egyik ilyen modern eszköz az SD2iEC. Ahogy a neve is utal rá, ez egy SD kártyaolvasó, amit a SERIAL portra csatlakoztatva már tölthetjük is be kedvenc játékainkat.

Kishazánkban Juhász Jácint és Éliás Sándor is készített ilyen egyszerű kis eszközt. Az alábbi fotókon mindkettőjük eszközei láthatóak.

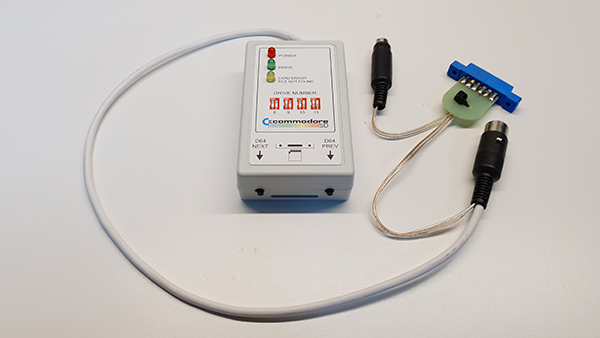

A Juhász Jácint által készített SD2iEC tartalmaz egy DIP kapcsolót, mely segítségével beállíthatjuk a portszámot 8, 9, 10 vagy 11-re. Így akár egy floppy második meghajtójaként is használható az eszköz. Mivel ez egy teljesértékű 1541 lemezmeghajtó emulátor, akár oda-vissza is másolhatunk.

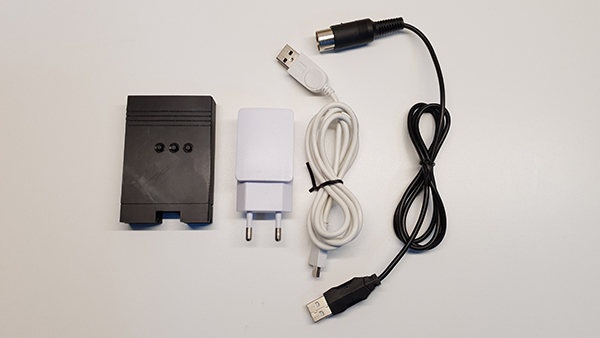

Az Éliás Sándor által készített SD2iEC BASIC utasítással programozható a 9, 10 és 11-es portra.

Mindkét készülék használható Commodore 16, 116, Plus 4, 64, SX64 és 128 számítógépeken is. A Juhász Jácint féle változat a számítógép magnó portjáról kapja a tápfeszültséget, míg az Éliás Sándor változat külön tápegységről.

Természetesen az SD2iEC minden floppygyorsítóval működik, pl. a JiffyDOS-sal is. Továbbá kezeli a többlemezes játékokat is. Az SD2iEC az összes Commodore képfájlt ismeri, mint a .d64 (1541 floppy képfájl), .d71 (1571 floppy képfájl), .d81 (1581 floppy képfájl), .g41 (1541 floppy képfájl), .g64 (1541 floppy képfájl), .lnx, .p00 (floppy egy fájlos program), .prg (floppy egy fájlos program) és .z64.
Viszont a magnó képfájlokat, mint a .tap, vagy a .t64 -et nem játsza le, ezekhez C64 Tapuino szükséges.

A Commodore Szerviz ezt a kártyaolvasót nap mint nap használja, így ezeket bátran ajánljuk mindenkinek!

Angol nyelvű gyors használati útmutató: thegeekpub.com
Angol nyelvű teljes dokumentáció: SD2iEC documentation

Facebook oldalunkon részletesebb leírás és további nagyobb méretű fotók is találhatóak: facebook

A Jácint által készített SD kártyaolvasó nem mindig érhető el, ezért vegye fel közvetlen vele a kapcsolatot ezen az elérhetőségen: jjacint75@gmail.com

SD kártyák
Bármilyen sebességű (Class 2, 4, 10) kártya használható. Az is mindegy, hogy SD, vagy éppen MicroSD kártyaátalakítóval. Amire figyelni kell, hogy a kártya FAT16, vagy FAT32 formátumra legyen formázva. Az exFAT vagy NTFS fájlformátum NEM jó! Ha az adott Windows nem tudja a FAT16, vagy FAT32 formázást, akkor külön programot kell hozzá letölteni és telepíteni. A kártya mérete elméletileg bármekkora lehet, viszont a FAT16 maximum 2GB-os kártyát tud kezelni. FAT32-nél bátran kijelenthetjük, hogy nincs jelentősége a kártya méretének.

hátrányok
Hátrány magában a rendszerben van, ugyanis a CBM DOS maximálisan csak 16 karakteres fájlneveket enged, ráadásul a kiterjesztéssel együtt! Ha a kiterjesztést levonjuk, akkor csak 12 karakter marad. Ez nem túl sok, főleg akkor, ha az interneten a játéknevek úgy épülnek fel, hogy név + megjelenés éve + feltörő csapat neve + egyéb információ. Ha azt akarjuk, hogy kezelhető legyen a fájlnév, akkor ezt 12 karakterre le kell szűkíteni, azaz módosítani kell.

Ami még gond, hogy sem nagybetű, sem ékezetes karakterek nem lehetnek a fájlnevekben. Ellenkező esetben azokat értelmetlen karakterekkel helyettesíti a program.

További gond a fájlok mennyisége a kártyán. Maximum 50-100 fájl lehet egy kártyán, ellenkező esetben minden bekapcsolást követően akár több perc is lehet a kártya tartalmának beolvasása. Természetesen tetszőlegesen mappázhatjuk a fájlokat, ezzel is könnyítve a rendszerezésüket.

első lépések

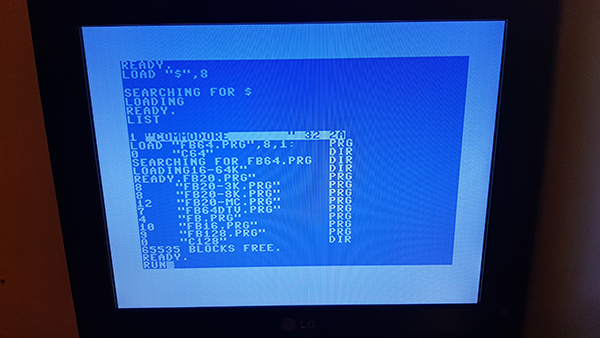

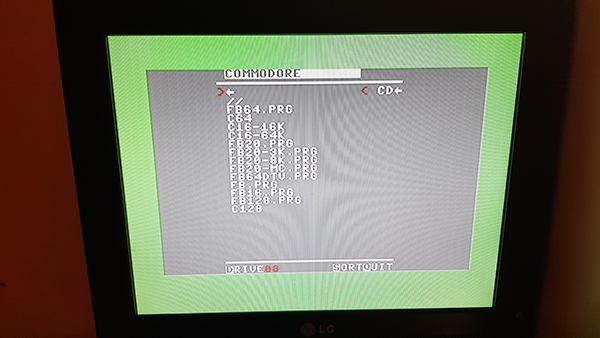

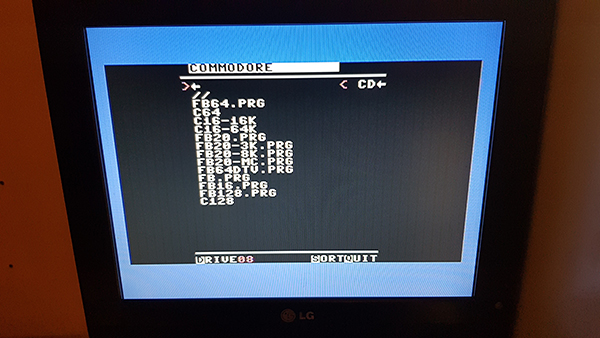

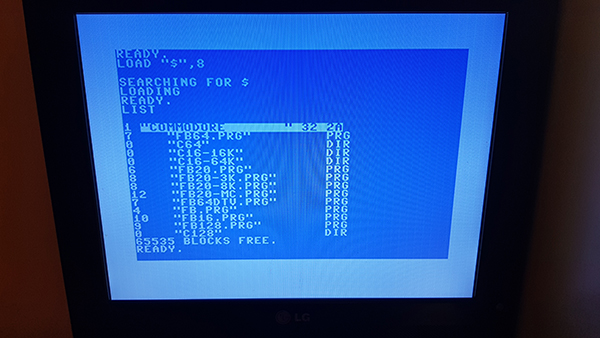

Az SD kártya formázását követően fel kell másolnunk a keretprogramot. Nem fontos mindet, elegendő csak azt a géptípust, amihez használni fogjuk. A keretprogram ahhoz szükséges, hogy a rámásolt képfájlokat felismerje és elindítsa azokat.

Az eredeti, teljes csomag innen letölthető: CBM-FileBrowser_v1.6.zip
Az általunk összeállított, szükséges fájlokat tartalmazó csomag innen letölthető: csz_sd2iec_osszeallitas.zip

Segítség a keretprogramokhoz:
FB.PRG ez egy indítható fájl, ami felismeri a géptípust és elindítja a fájlok közül a szükségest. Nekünk ez nem mindig működik, ezért ezt a lehetőséget nem használjuk.
FB64.PRG Commodore 64 számítógéphez
FB128.PRG Commodore 128 számítógépekhez
FB16.PRG Commodore 16, 116 és Plus 4 számítógépekhez
FB20.PRG Commodore VIC-20 számítógéphez

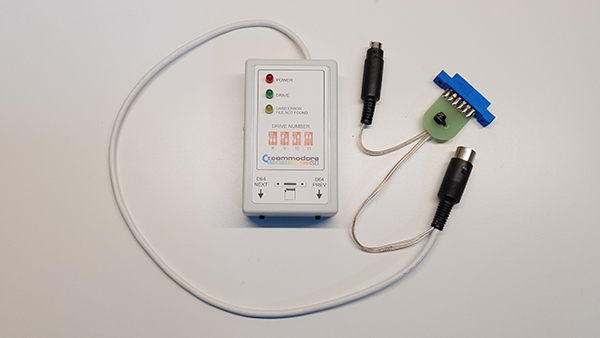

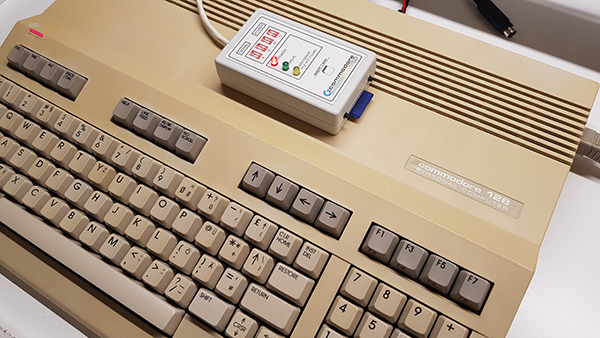

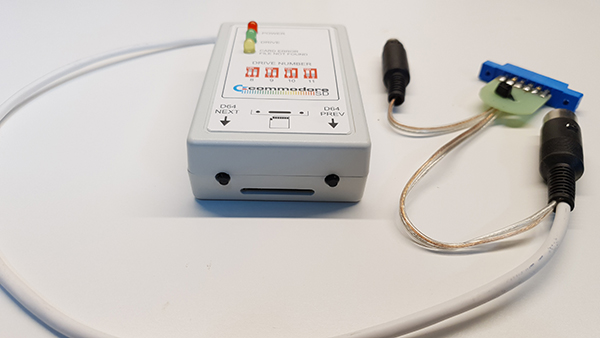

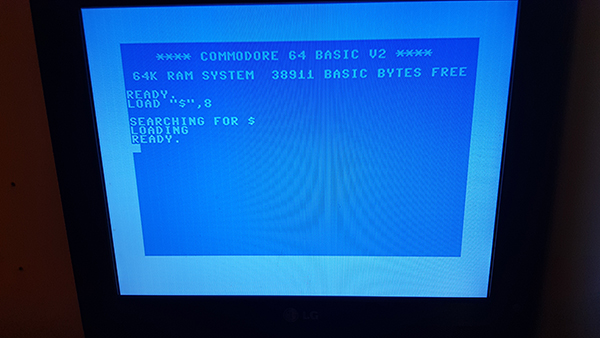

A Juhász Jácint féle SD2iEC

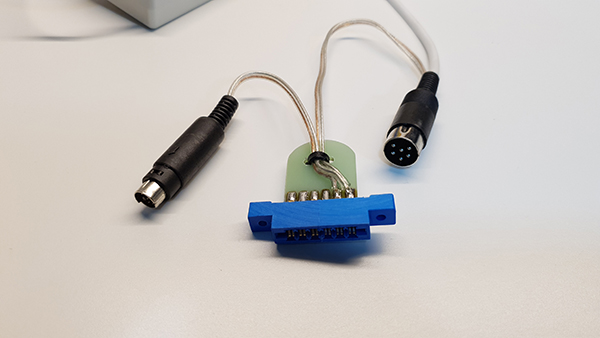

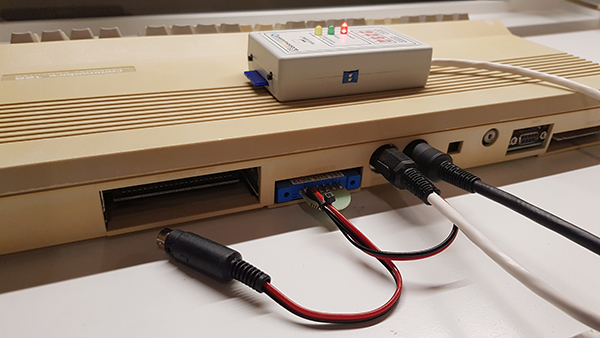

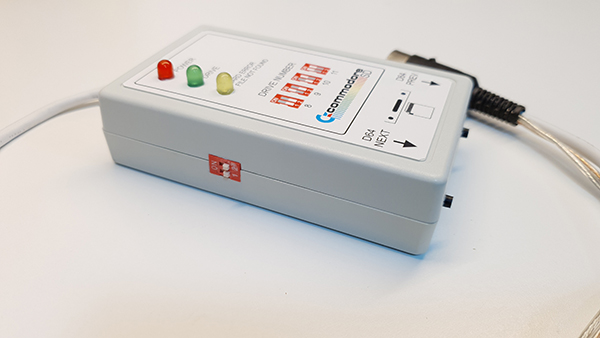

A Jácint féle SD2iEC külön DIP kapcsolóval rendelkezik a portválasztás megkönnyítésére. Tápellátása a számítógép magnó portjáról történik közvetlenül. Hátránya, hogy a magnó port nincs tovább osztva, így az együttesen nem használható.

Juhász Jácint jelenleg nem készít SD2iEC-et, ha ez megváltozik, jelezzük oldalunkon.

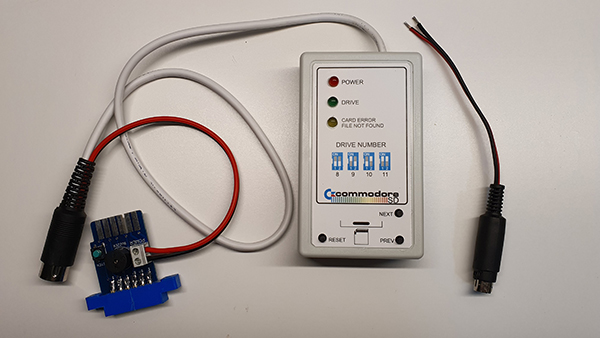

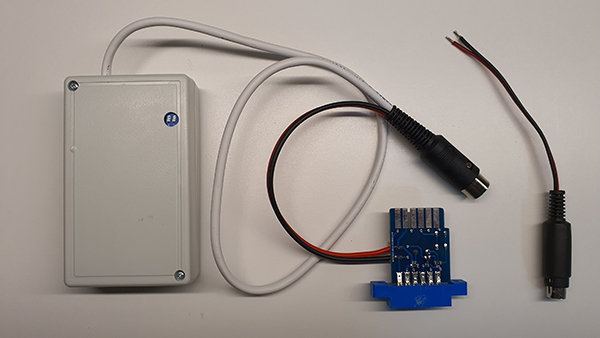

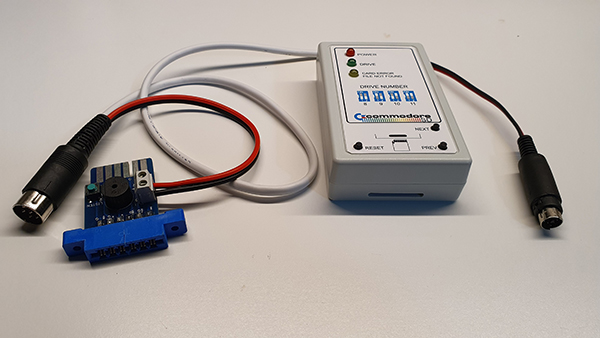

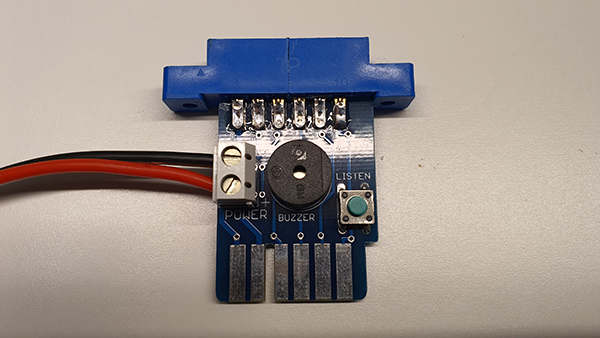

A Juhász Jácint féle SD2iEC 2022-es változat
Újabb gyártás előtt kértem Jácintot, hogy kisebb módosítást hajtson végre az SD2iEC-ben.

Ilyen módosítás volt a Commodore 64/128 magnó port továbbító és a kapcsolható lejátszási/felvételi buzzer. Ezzel belehallgathatunk a lejátszásba/felvételbe, mely megkönnyíti egyes magnóhibák keresését. Ugyanis, ha a lejátszás hallható, akkor nagy valószínűséggel a magnó jó és a számítógépnek lehet problémája. Fordított esetben, ha nem hallható a lejátszás, akkor a magnó hibás.

Felvétel esetében, amennyiben nem hallható az adatfolyam, akkor a számítógéppel van probléma. Amennyiben hallható az adatfolyam és a magnó nem rögzít semmit, akkor a magnóval van gond.

264-es (Commodore 16, 116, Plus 4) esetében a tápcsatlakozó becsavarozható a magnóport továbbítóba.

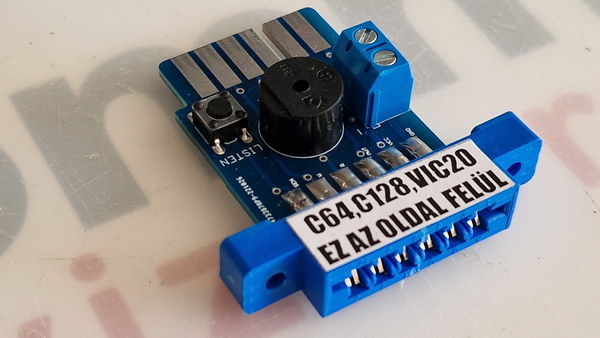

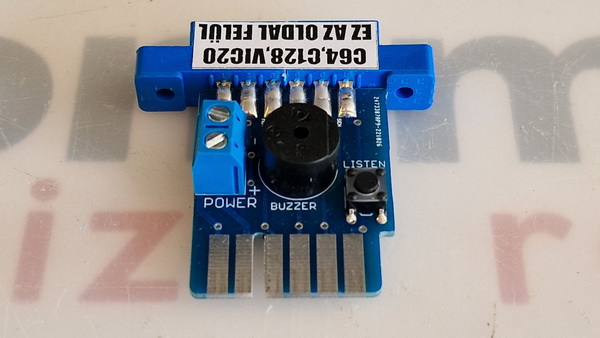

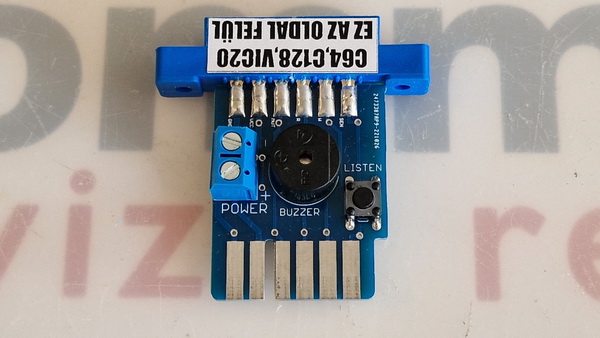

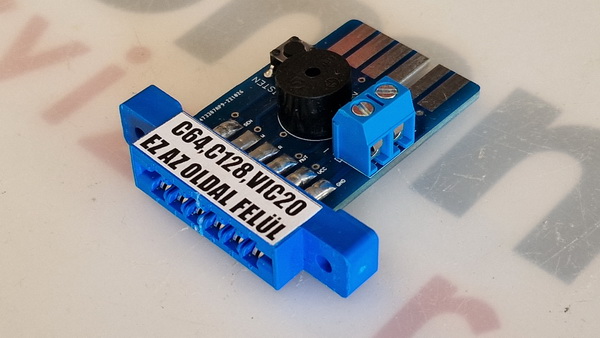

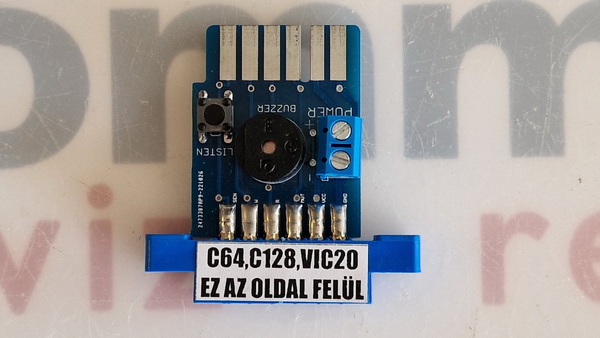

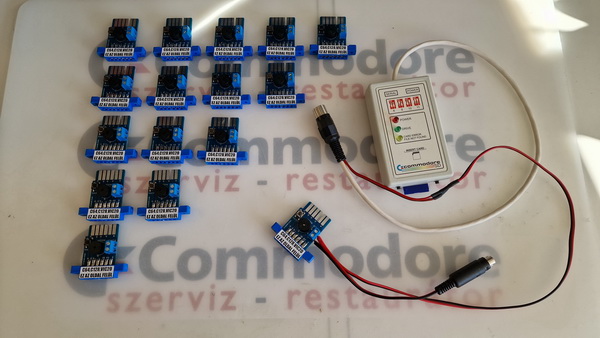

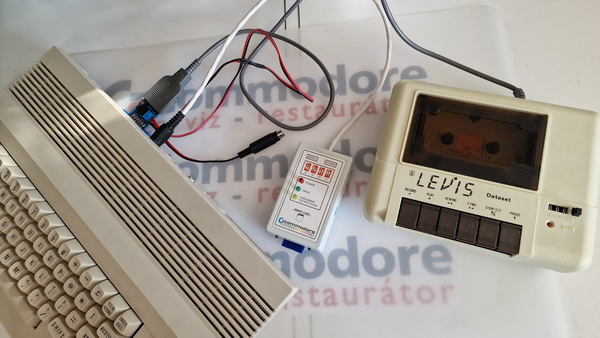

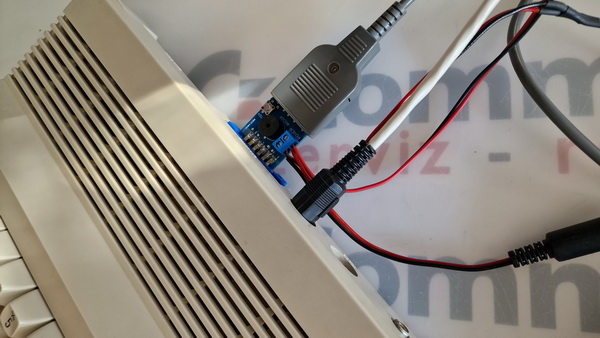

A Juhász Jácint féle C64,128 magnóport továbbító és zümmer
Jácint a kérésünkre készített Commodore 64, 128 adatmagnóhoz egy hasznos kis kiegészítést. A port továbbító nem csak hogy hangot ad a kazettáról történő betöltésnek, hanem az általa készített SD2iEC tápcsatlakozó szerepét is betölti.
Természetesen a zümmer kikapcsolható a nyomógombbal, hogy ne zavarjon bennünket betöltési hang. Viszont hasznos magnók tesztelésére, figyelésére, hogy egyáltalán jól működnek-e?

E kis kiegészítő önmagában is használható a magnó csatlakozó közbeiktatásával, mint betöltési hangvisszajelzés.
De fő feladata, hogy együttesen használni tudjuk az adatmagnónkat és a Jácint féle SD2iEC-et.

A kiegészítőt Juhász Jácint készítette, a Szerviz csak besegít az értékesítésbe, természetesen díjtalanul!

A kiegészítő ára: 3.500.-Ft.
Személyesen a Szervizből elvihető, de kérhető Foxpost automatába +1.600.-Ft -ért (akinél nincs foxpost automata, annak postázzuk is +2.200.-Ft -ért).

Több darab is kérhető.

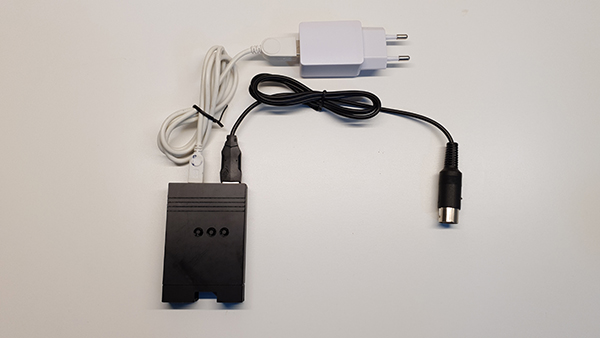

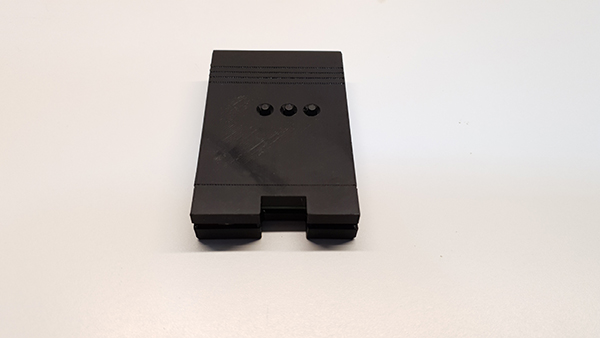

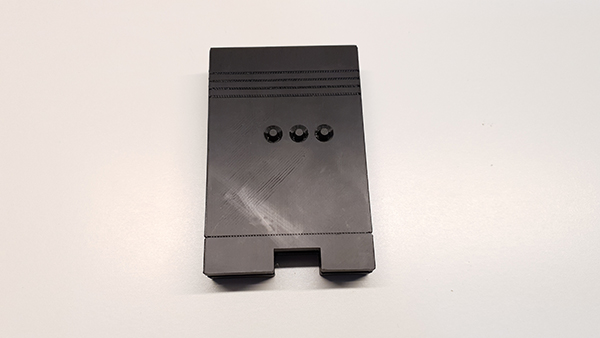

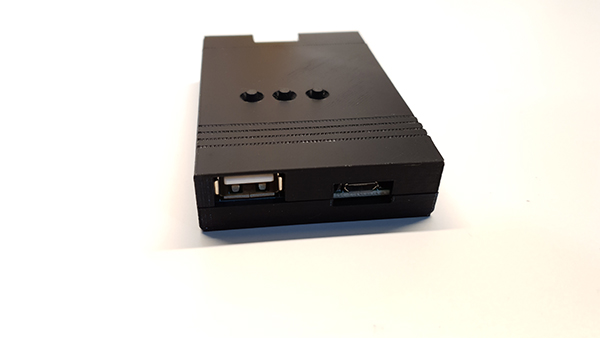

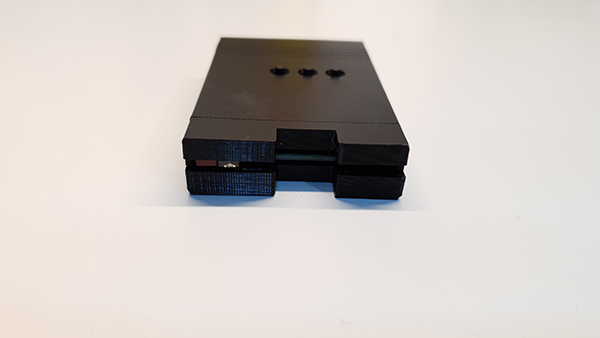

Az Éliás Sándor féle SD2iEC
A Sándor féle SD2iEC külön DIP kapcsolót nem tartalmaz a port választásra, azt BASIC paranccsal tudjuk módosítani.

OPEN 1,8,15,"U0>"+CHR$(9):CLOSE 1 <- 8-ról 9-re állítás
OPEN 1,9,15,"U0>"+CHR$(10):CLOSE 1 <- 9-ről 10-re állítás
OPEN 1,10,15,"U0>"+CHR$(11):CLOSE 1 <- 10-ről 11-re állítás
OPEN 1,11,15,"U0>"+CHR$(8):CLOSE 1 <- 11-ről 8-ra állítás
stb... lényeg, hogy az OPEN utáni 8/9/10/11 jelenlegi eszköz port száma, míg a CHR$ utáni zárójeles 8/9/10/11 az eszköz új (leendő) port száma.

A fenti parancs kiadása önmagában még nem elegendő, mert így minden Reset esetén azt elfelejti és visszaáll alap helyzetbe, azaz 8-ra. Ahhoz, hogy ezt rögzítsük is eszközünkben még következő utasítást kell kiadni:

OPEN 1,8,15,"XW":CLOSE 1 <- 8-as port fixálása
OPEN 1,9,15,"XW":CLOSE 1 <- 9-es port fixálása
OPEN 1,10,15,"XW":CLOSE 1 <- 10-es port fixálása
OPEN 1,11,15,"XW":CLOSE 1 <- 11-es port fixálása

Így, ha resetelünk, vagy kikapcsoljuk a gépet, a portszám fixen megmarad. Természetesen, a fenti parancsokkal a portszám bármikor módosítható.

Mivel ez a fejlesztés külön áramforrást használ, így magnót is tudunk vele egyidőben használni.

Útmutató az Éliás Sándor féle SD2iEC használatához: útmutató

Éliás Sándor elérhetősége: sanyabacsi@swissmail.org
